Комплексы включают следующее основное оборудование:

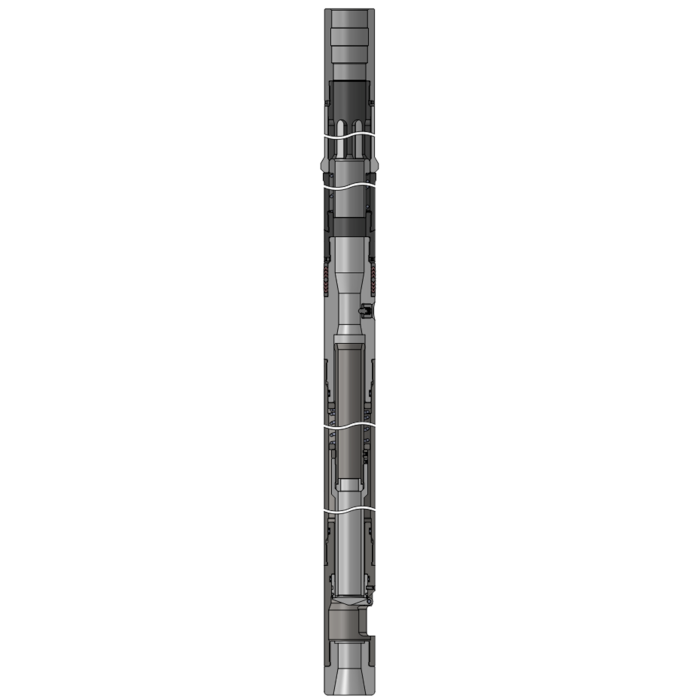

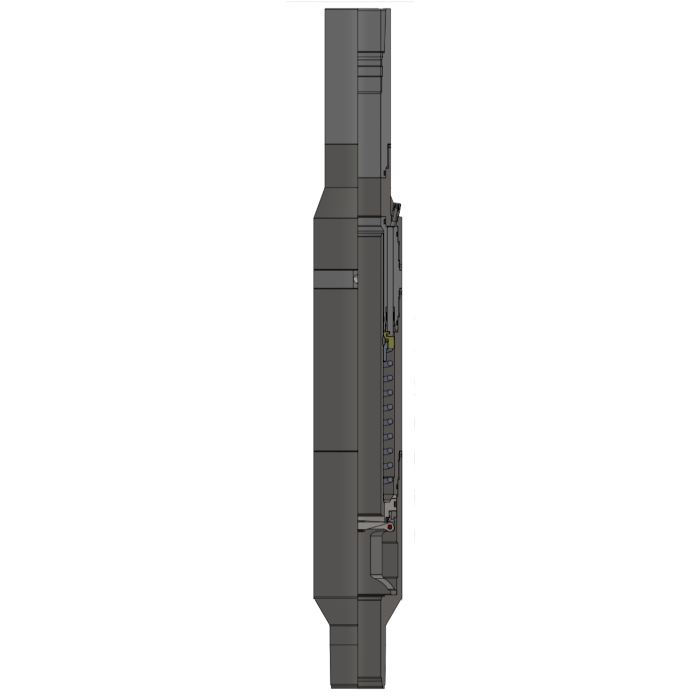

- клапан-отсекатель (устанавливаемый на НКТ, устанавливаемый на проволоке (тросе), управляемый, скоростной);

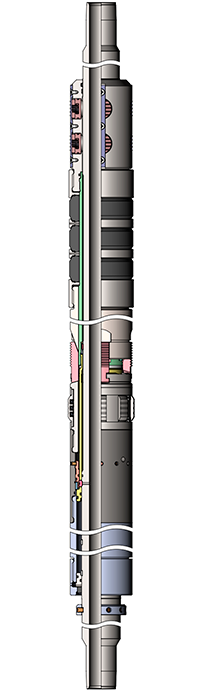

- пакер (механический, гидравлический, гидромеханический);
- разъеденитель колонны (байонетного типа, цангового типа);

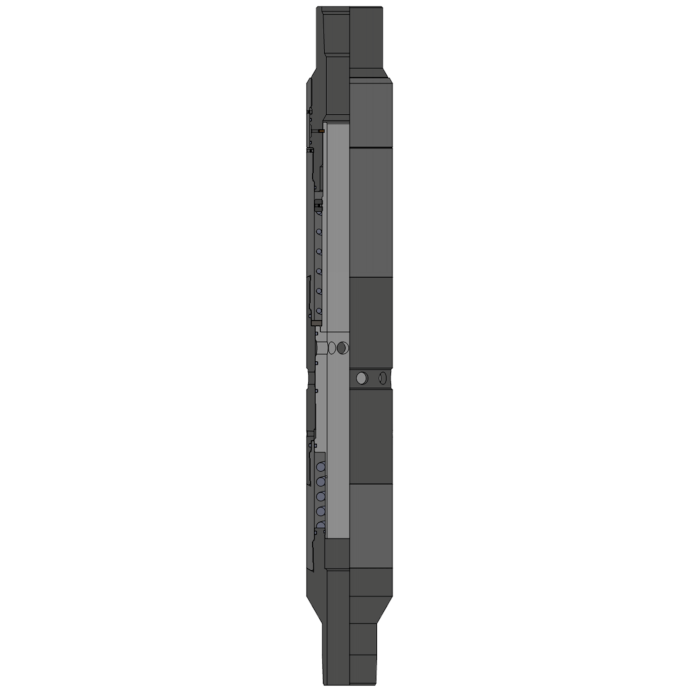

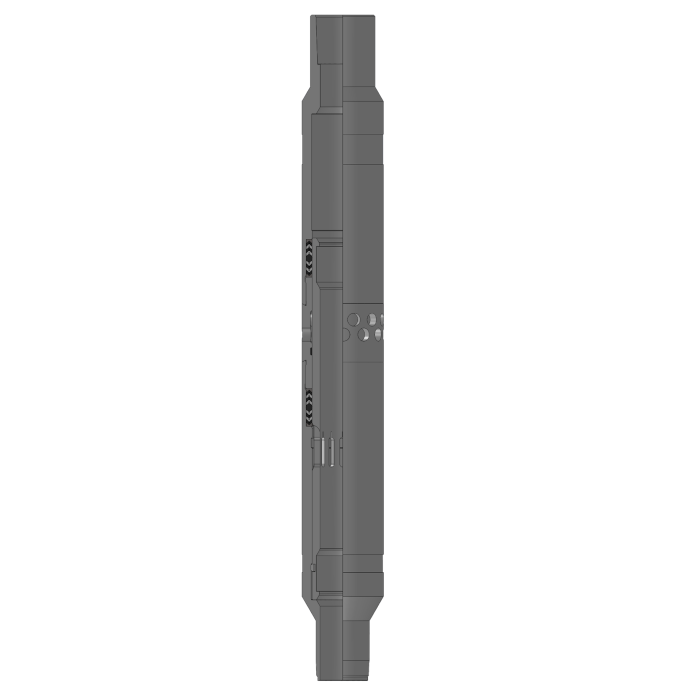

- клапан циркуляционный (механический (переключаемый тросовым инструментом-толкателем) и автоматический (созданием избыточного давления в затрубье);

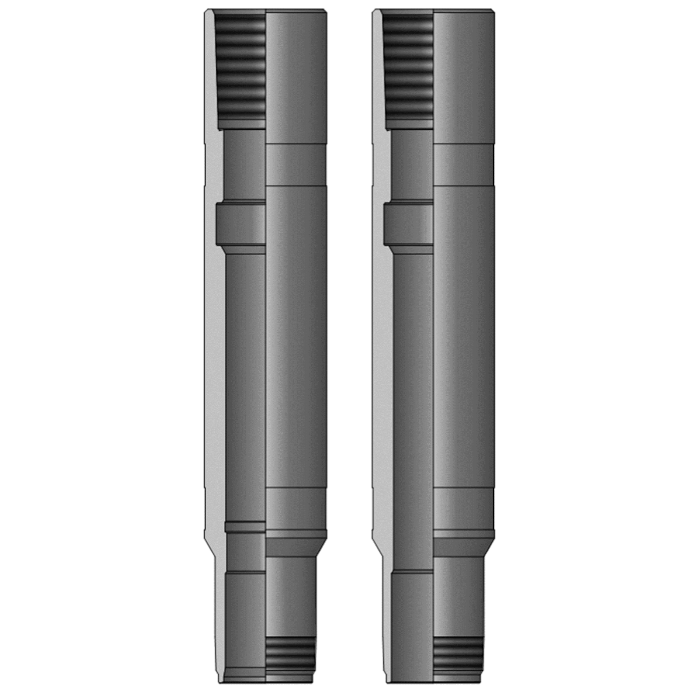

- ниппели посадочные (типа R и F);
- соединение телескопическое (с передачей крутящего момента и с возможностью разъединения);

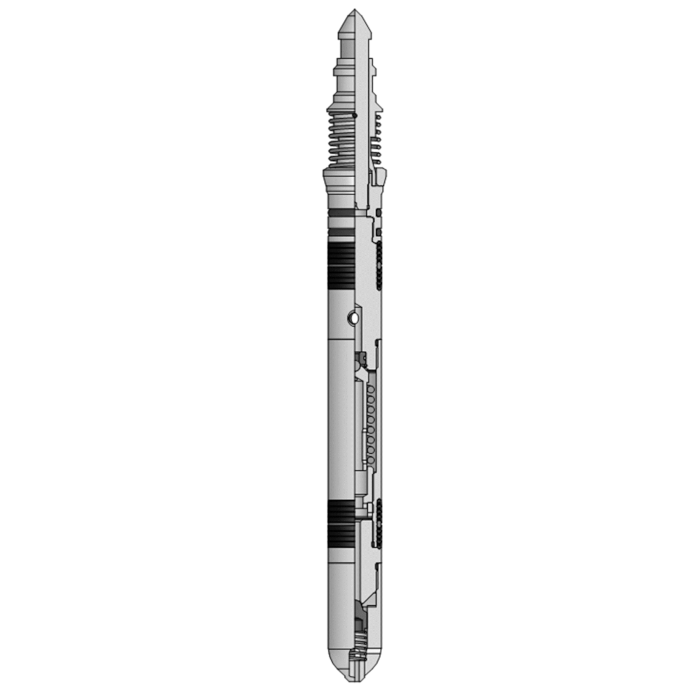

- мандрель закачки химических реагентов (со стационарным ингибиторным клапаном и клапаном, устанавливаемым тросовым инструментом);

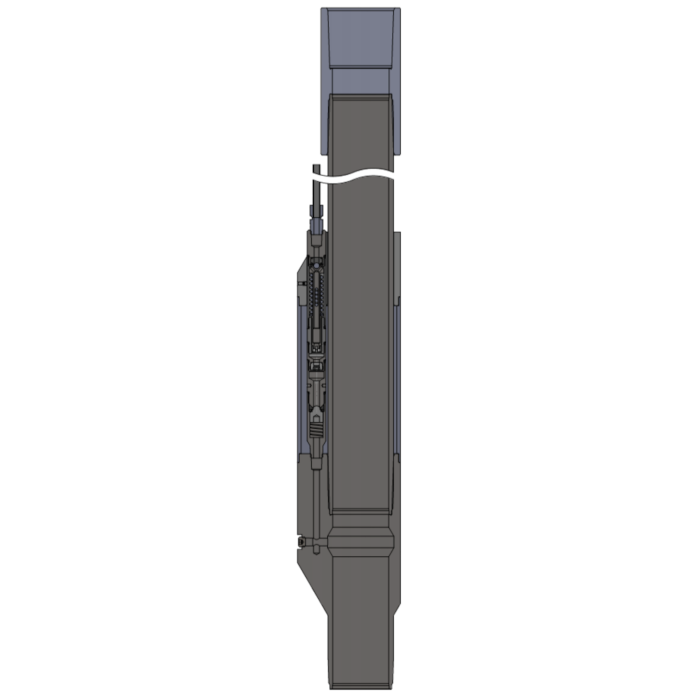

- стационарная оправка (со встроенным клапаном) для закачки химических реагентов;

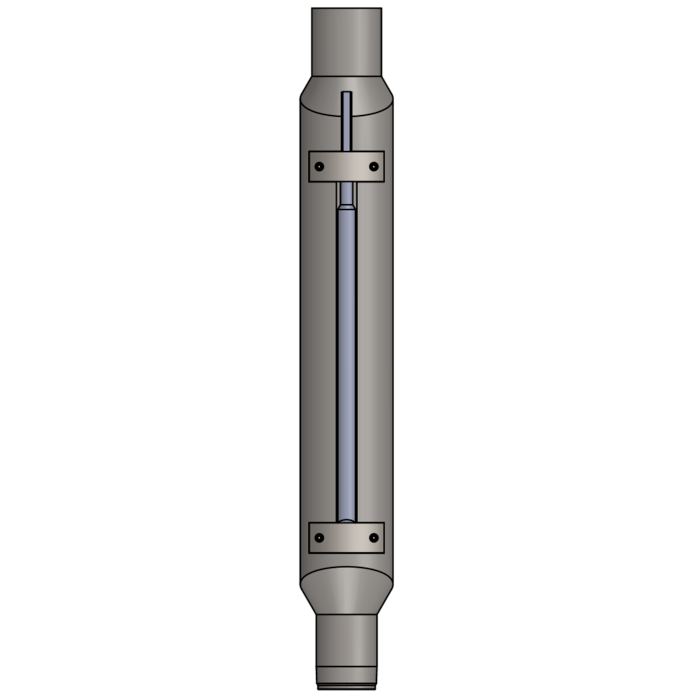

- мандрель для установки внутрискважинных датчиков давления и температуры.
Дополнительно для газлифтных КПО наше предприятие разработало и изготавливает нижеследующее оборудование:

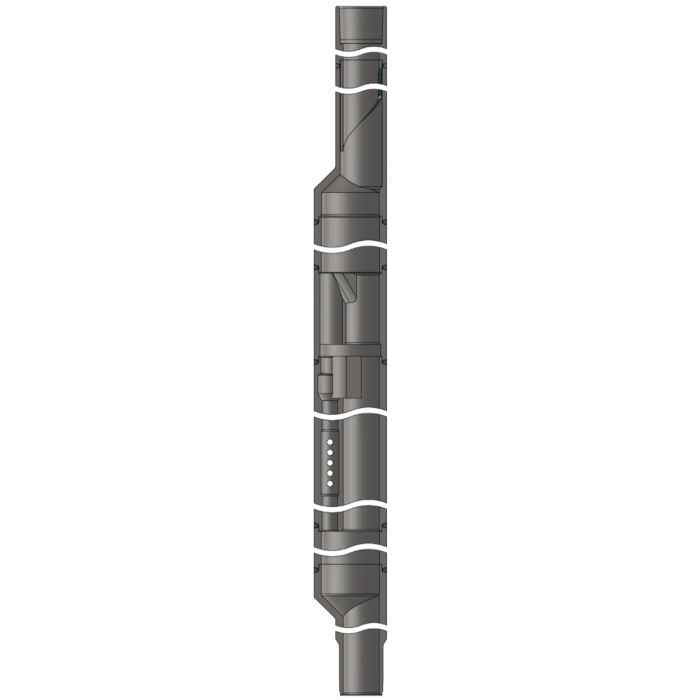

- камера скважинная (мандрель);

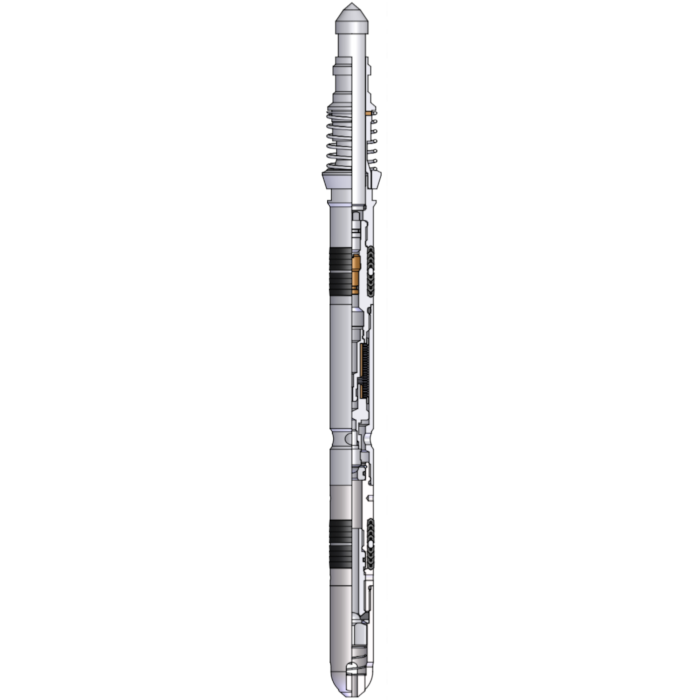

- клапан газлифтный (пусковой и рабочий).
Основные характеристики комплексов
Наименование характеристики | Значение характеристики |
---|---|
Рабочее давление, МПа |
14, 21, 35, 70, 105 |
Коррозионное исполнение | К1, К2 |
Интервал рабочих температур, °С | от минус 60 до плюс 150 |
Типоразмер НКТ по ГОСТ 633-80, мм | 60, 73 , 89, 114, 168 |
Типоразмер эксплуатационной колонны труб по ГОСТ 632-80, мм | 140, 146, 168, 178, 194, 245 |
Предприятие освоило выпуск оборудования КПО групп прочности по ГОСТ 31446. Для работы с КПО ООО НПК «Нефтегаздеталь» выпускает различный тросовый инструмент: ропсокеты (тросовый замок), яссы механические, яссы гидравлические, толкатели, ловители, инструменты спускные, отклонители шарнирные, киковеры, штанги грузовые и др.
