Обвязки колонные выпускаются в двух исполнениях: однокорпусные и многокорпусные
Описание
Изготовление обвязки колонной на номинальное рабочее давления 14(2,000), 21(3,000), 35(5,000), 70(10,000), 105(15,000) МПа(psi) и условных проходов от 50мм(2 1/16”) до 150мм(7 1/16”). Класс материалов корпусной группы и элементов запорных органов задвижек по спец. 6А API: АА, BB, СС, DD, EE, FF, НН. Уровень спецификации изделия по спец. 6А API: PSL1…PSL3G. Уровень требований к характеристикам по спец. 6А API: PR1, PR2.

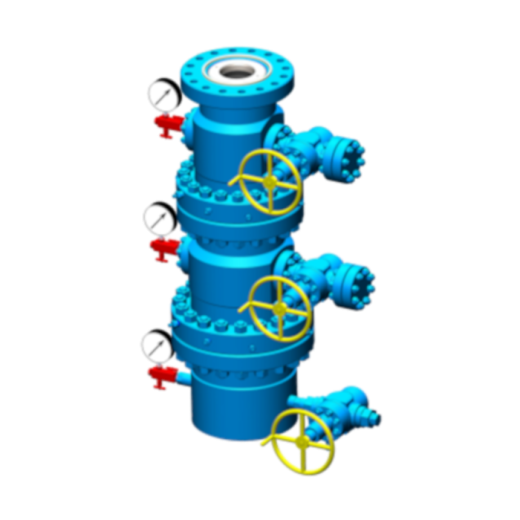

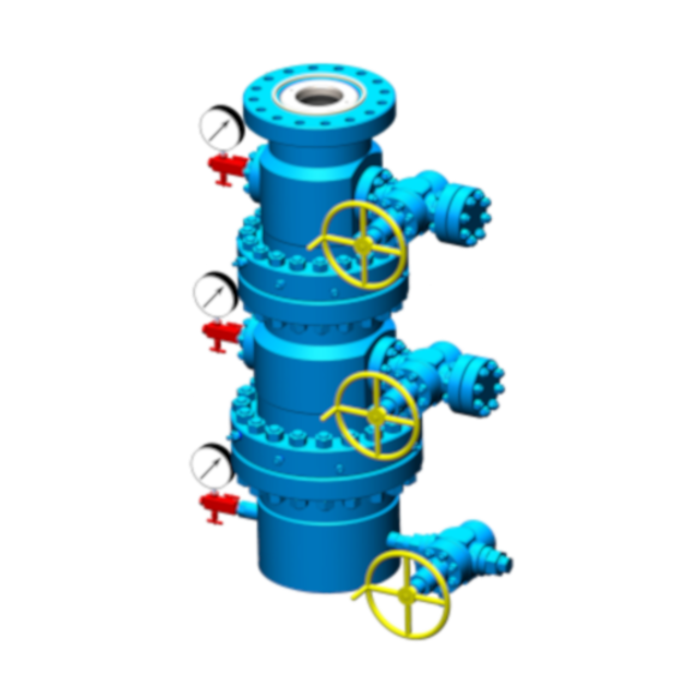

Обвязки колонные выпускаются в двух исполнениях: однокорпусные (с однофланцевой колонной головкой); многокорпусные (с однофланцевой и одной или более двухфланцевыми колонными головками).
Однофланцевая колонная головка предназначена для соединения с кондуктором, закрепления (подвешивания) верхнего конца обсадной колонны в трубодержателе и герметизации межколонного пространства сверху первичным уплотнением.
Соединение с кондуктором имеет два исполнения:
- на резьбе;
- на сварке по ГОСТ 5264-80 или API 6А.
Двухфланцевая колонная головка предназначена для соединения с нижерасполагаемым оборудованием, закрепления (подвешивания) верхнего конца обсадной колонны в трубодержателе, герметизации межколонного пространства снизу вторичным уплотнением и сверху первичным уплотнением.
Подвешивание верхних концов обсадных колонн производится в клиньевых трубодержателях (клиновых подвесках) двух исполнений:
- с первичным (верхним) уплотнением, входящим в состав трубодержателя;
- с автономным (независимым) первичным уплотнением.
На боковых отводах двухфланцевых колонных головок имеется резьба для установки пробки и замены задвижки.
Нашим заводом выпускаются различные виды первичных и вторичных уплотнений обсадной колонны

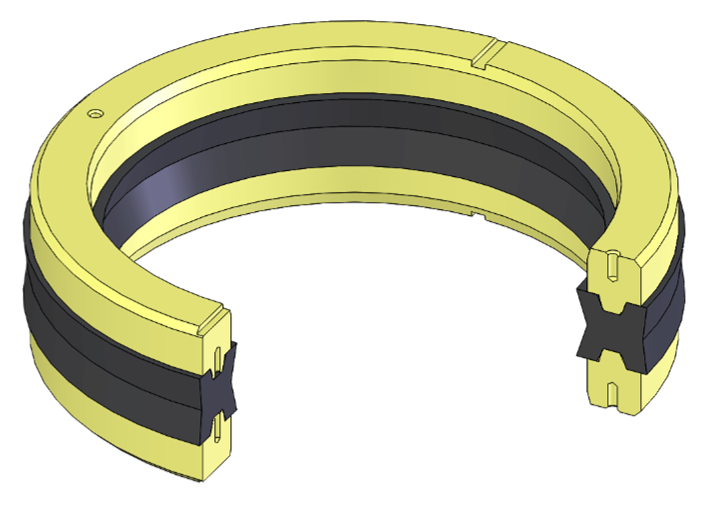

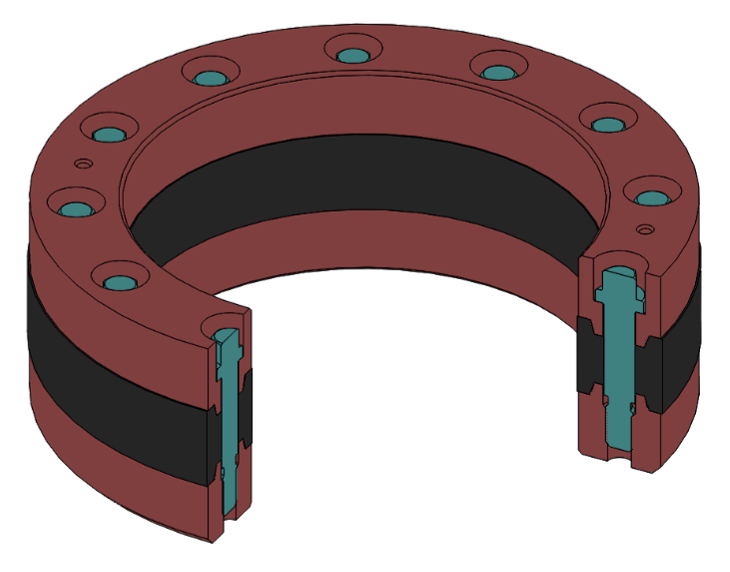

Первичное уплотнение обсадной трубы

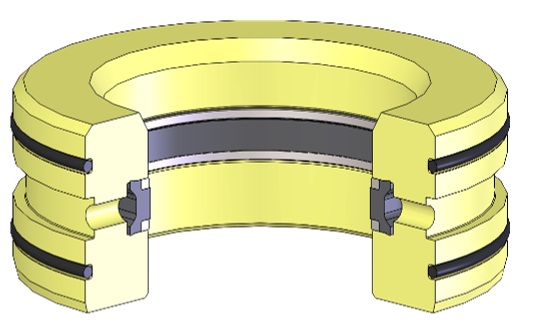

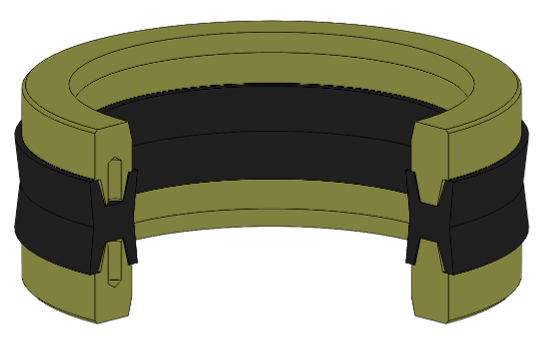

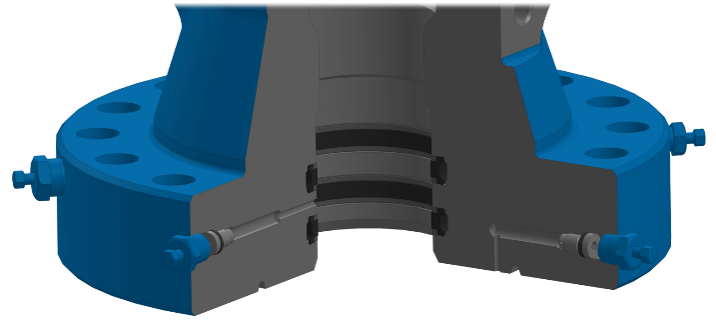

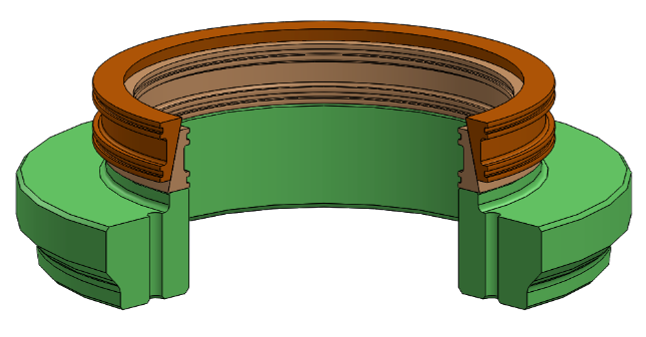

Вторичное уплотнение обсадной трубы
