Клапан-отсекатель управляемый входит в состав колонны НКТ и предназначен для герметичного перекрытия проходного сечения лифтовой колонны при возникновении аварийных ситуаций или проведения технологических операций
Описание

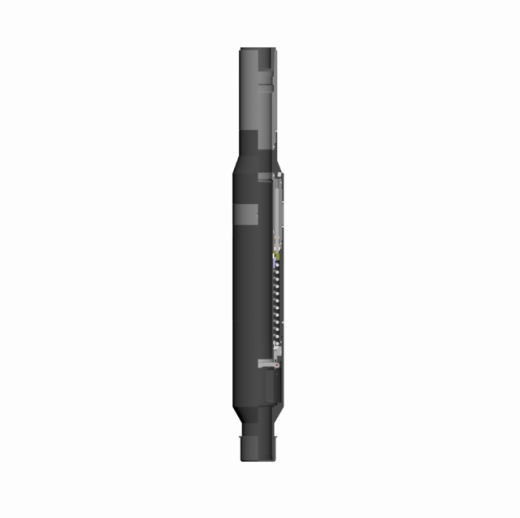

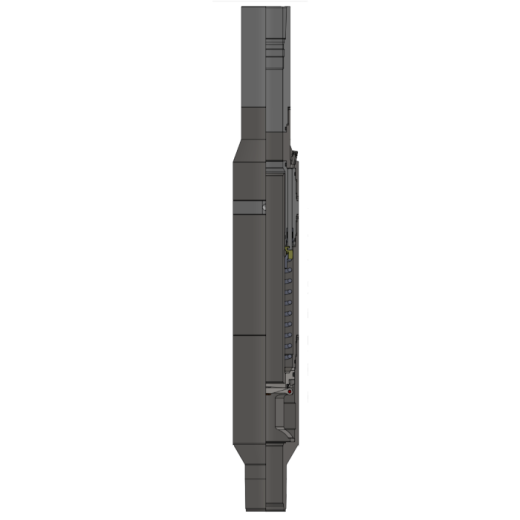

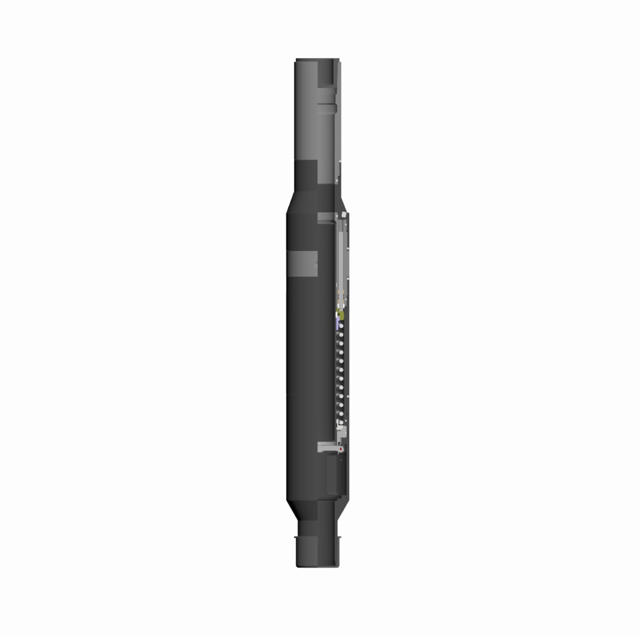

Клапан-отсекатель управляемый (обозначение по ГОСТ ISO 10432-TRSCSSV) входит в состав колонны НКТ и предназначен для герметичного перекрытия проходного сечения лифтовой колонны при возникновении аварийных ситуаций или проведения технологических операций, требующих отсечения пласта от устья скважины при строительстве, эксплуатации и ремонте газовых и газоконденсатных скважин.
Для удержания створки клапана в открытом положении и исключения влияния давления рабочей среды на гидравлическую систему клапана-отсекателя при проведении ремонтных, профилактических или иных видов работ в скважине, в него устанавливается защитная втулка. Защитная втулка устанавливается и извлекается при помощи набора канатной техники и инструмента спуска-подъема замка.
Основные преимущества:
- Компактная, модульная конструкция, обеспечивающая легкость и удобство сборки-разборки и ремонта;
- Автоматическая система выравнивания давления;
- Встроенный посадочный ниппель для установки дополнительного оборудования;
- Комбинированное уплотнение тарели клапана-отсекателя (неэластомер + «металл-металл»).

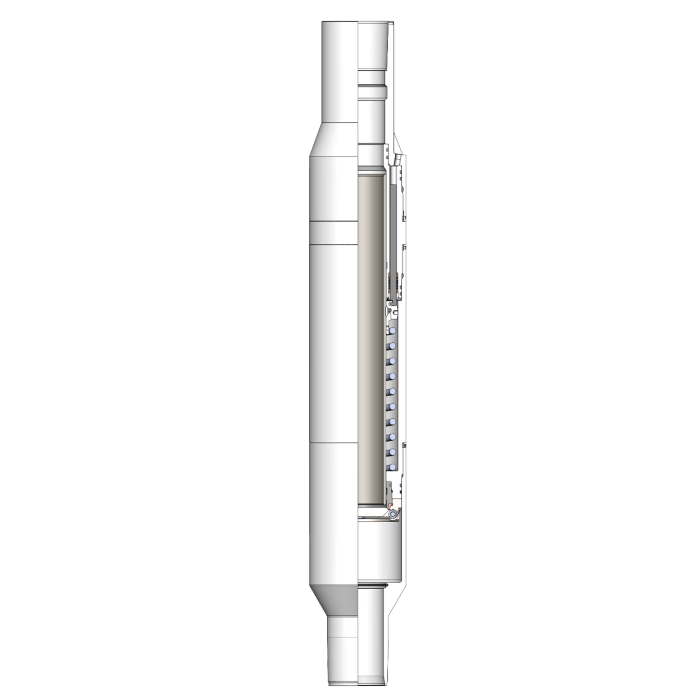

В процессе работы с Заказчиками специалисты ООО НПК «Нефтегаздеталь» пришли к выводу о необходимости проектирования и создания подземного оборудования для высоких давлений и температур и повыщения его надежности. На основе хорошо зарекомендовавшей себя конструкции стационарного управляемого клапана отсекателя был спроектирован инновационный клапан-отсекатель уменьшенного наружного диаметра (НД).
Основные преимущества:
- Включает все преимущества стандартного клапана-отсекателя;
- Высокие рабочие давления и температуры;
- Уменьшенный наружный диаметр, позволяющий прокладывать линии от внутрискважинных датчиков или ингибиторных оправок;
- Одноштоковая конструкция для снижения времени срабатывания , прочная конструкция корпуса штока;
- Дублированное уплотнение штока для повышения надежности;
- Наличие защитных элементов, препятствующих загрязнению тарели и полости пружины при открытом клапане-отсекателе (к примеру при проведении ГРП);
- Износо- и коррозионностойкий материал ДСЕ клапана-отсекателя;
- Уплотнительные кольца круглого сечения во фторопластовой оболочке.
