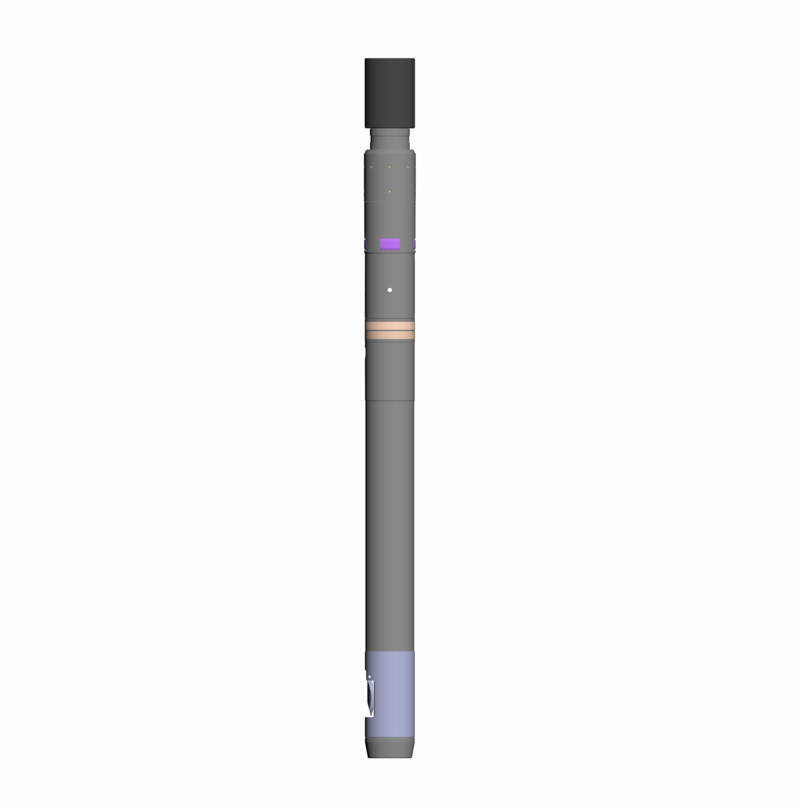

Управляемый клапан-отсекатель (обозначение по ГОСТ ISO 10432-WRSCSSV) является нормально закрытым клапаном
Описание
Управляемый клапан-отсекатель (обозначение по ГОСТ ISO 10432-WRSCSSV) является нормально закрытым клапаном.
При подаче рабочей жидкости заданного давления в поршневую камеру, поршень толкает расходную втулку клапана, преодолевая усилие пружины и перемещает ее по направлению к тарели. Расходная втулка воздействует сначала с перепускным клапаном, встроенным в тарель. После перепуска и выравнивания давления в полостях перед и за тарелью, расходная втулка окончательно поднимает тарель и открывает клапан.
При снижении давления рабочей жидкости в поршневой камере до нуля, пружина возвращает поршень и расходную втулку клапана в исходное положение, в результате чего тарель проворачивается и садится на седло. Проходное сечение клапана полностью перекрывается под действием давления газа и перекрывает газовый поток в НКТ скважины.
Основные преимущества:
- Компактная, модульная конструкция, обеспечивающая легкость и удобство, сборки-разборки и ремонта;
- Автоматическая система выравнивания давления;
- Применение унифицированных замков (цанговых и кулачковых) для установки с стандартные посадочные ниппели;
- Комбинированное уплотнение тарели клапана-отсекателя.
- Одноштоковая конструкция для снижения времени срабатывания, прочная конструкция корпуса штока;
- Износо- и коррозионностойкий материал ДСЕ клапана-отсекателя.
